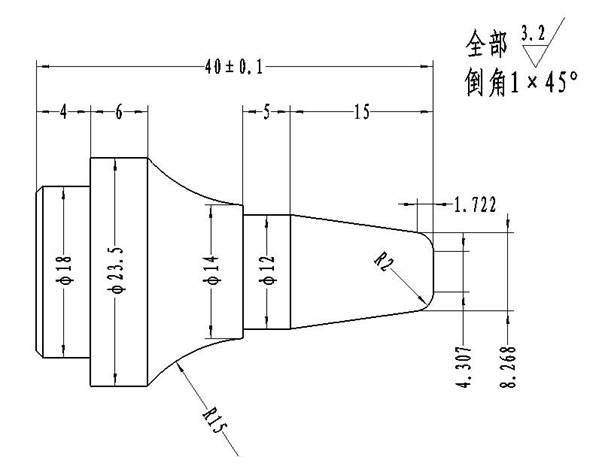

材料： 6063 鋁合金棒料φ25；
工藝：自動車床加工、鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工
|
編程參考3 |
||
|
O 1003 ； |
說 明： |
|
|
N10 |
G50 X50 Z100 ； |
以換刀點定位工件坐標系 |
|
N20 |
M3 S560 ； |
啟動主軸 |
|
N30 |
T0101 ； |
換1號刀 |
|
N40 |
G0 X25 Z1 ； |
快速移動到加工出發點 |
|
N50 |
G71 U0.8 R0.5 ； |
執行外圓粗加工循環 |
|
N60 |
G71 P70 Q150 U0.5 W0.2 F100 ； |
留余量X0.5 Z0.2，進給量100 mm/min |
|
N70 |
G0 X7.8 ； |
輪廓加工起始行 |
|
N80 |
G1 X11.8 Z-1 F30 ； |
車前端1×45°倒角 |
|
N90 |
Z-15 ； |
|
|
N100 |
X12 ； |
|
|
N110 |
X16 Z-27 ； |
車圓錐面 |
|
N120 |
W-8 ； |
|
|
N130 |
X18 ； |
|
|
N140 |
G2 X24 Z-40 R5.6 ； |
車凹圓弧 |
|
N150 |
Z-55 ； |
輪廓加工結束行 |
|
N160 |
G70 P70 Q140 ； |
執行精加工循環 |
|
N170 |
G0 X50 Z100 ； |
回?fù)Q刀點 |
|
N180 |
T0303 ； |
換3號螺紋刀 |
|
N190 |
G0 X16 Z3 ； |
定位車螺紋起點 |
|
N200 |
G92 X11.1 Z-13.5 F1 ； |
分三刀車F1螺紋，第一刀0.7mm |
|
N210 |
X10.7 ； |
第二刀0.4mm |
|
N220 |
X10.5 ； |
第三刀0.2mm |
|
N230 |
G0 X50 Z100 ； |
|
|
N240 |
T0404 ； |
換4號切斷刀 |
|
N250 |
G0 X27 Z-40.1 ； |
定位切斷起點，留0.1mm余量 |
|
N260 |
G98 G1 X16 F15 ； |
預切一槽 |
|
N270 |
G0 X26 ； |
退刀 |
|
N280 |
Z-48 ； |
|
|
N290 |
G1 X22 Z-50 F10 ； |
車尾端倒角，進給量10mm/min |
|
N300 |
X0 ； |
切斷 |
|
N310 |
G0 X50 ； |
|
|
N320 |
Z100 M5 ； |
回?fù)Q刀點，停主軸 |
|
N330 |
T0100 ； |
換回基準刀 |
|
N340 |
M30 ； |
結束程序 |

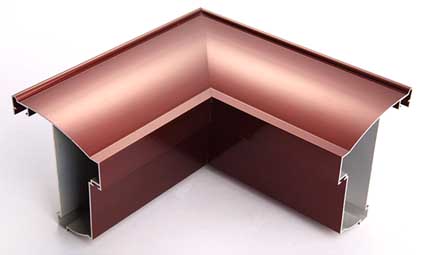

鋁合金常規表面加工處理理：
磨砂面料鋁型材：磨砂面鋁型材避免了光亮的鋁合金型材在建筑裝飾中存在一定的環境、條件下會形成光的干擾的缺點，它的表面如錦緞一樣細膩柔和，很受市場的青睞，但現有的磨砂材必須克服表面砂粒不均勻，并能看到模紋的不足。
多色調表面處理鋁型材：目前單調的銀白色和茶色已不能滿足建筑師們與外墻裝飾面磚、外墻乳膠的很好配合，新型的不銹鋼色、香檳色、金黃色、鈦金色、紅色系列（酒紅色、棗紅色、黑色、紫色）等加上彩色玻璃能使裝飾效果錦上添花。這些型材都必須經化學或機械拋光之后再氧化，效果才佳。
電泳涂漆鋁型材：電泳涂漆型材表面光澤柔和，能抵抗水泥、砂漿酸雨的侵蝕，日本90%的鋁型材都經過電泳涂漆。
粉末靜電噴涂鋁型材：粉末靜電噴涂型材的特點是抗腐蝕性能優良，耐酸堿鹽霧大大優于氧化著色型材。
等離子體增強電化學表面陶瓷化鋁型材：該類型材是當今世界最先進的處理技術技術。此型材產品質量?jī)?yōu)良，但成本較高。它具有20多種色調，其最大特點是可根據需要象印花布一樣套色，型材表面色彩繽紛，裝飾效果極佳。
CNC加工
CNC加工，數控加工，精密機械加工，電腦鑼，數控機床加工
特點：
1，CNC加工中心是高效、高精度數控機床，工件在一次裝夾中便可完成多道工序的加工，同時還備有刀具庫，并且有自動換刀功能。CNC加工中心能實現三軸或三軸以上的聯動控制，以保證刀具進行復雜表面的加工。CNC加工中心除具有直線插補和圓弧插補功能外，還具有各種加工固定循環、刀具半徑自動補償、刀具長度自動補償、加工過程圖形顯示、人機對話、故障自動診斷、離線編程等功能。
2，大量減少工裝數量，加工形狀復雜的零件不需要復雜的工裝。如要改變零件的形狀和尺寸，只需要修改零件加工程序，適用于新產品研制和改型。
3，加工質量穩定，加工精度高，重復精度高，適應飛行器的加工要求。
4，可加工常規方法難于加工的復雜型面，甚至能加工一些無法觀測的加工部位。
五金沖壓
五金沖壓，拉伸件，五金件，沖壓件，五金加工，五金制品，沖壓加工，精密沖壓件，沖壓件加工，沖壓模具，五金加工廠，五金沖壓廠，旋壓加工
五金沖壓就是利用沖床及模具將不銹鋼，鐵，鋁，銅等板材及異性材使其變形或斷裂，達到具有一定形狀和尺寸的生產工藝。沖壓工藝大致可分為分離工序和成形工序（又分彎曲、拉深、成形）兩大類。按照沖壓時的溫度情況有冷沖壓和熱沖壓兩種方式。
車床加工
車床加工是機械加工的一部份，主要有兩種加工形式：一種是把車刀固定，加工旋轉中未成形的工件，另一種是將工件固定，通過工件的高速旋轉，車刀（刀架）的橫向和縱向移動進行精度加工。在車床上還可用鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工具等進行相應的加工。車床主要用于加工軸、盤、套和其他具有回轉表面的工件，是機械制造和修配工廠中使用最廣的一類機床加工
軸加工
常見的軸根據軸的結構形狀可分為曲軸、直軸、軟軸、實心軸、空心軸、剛性軸、撓性軸（軟軸）。直軸又可分為：
1，轉軸，工作時既承受彎矩又承受扭矩，是機械中最常見的軸，如各種減速器中的軸等。
2，心軸，用來支承轉動零件只承受彎矩而不傳遞扭矩，有些心軸轉動，如鐵路車輛的軸等，有些心軸則不轉動，如支承滑輪的軸等。
3，傳動軸，主要用來傳遞扭矩而不承受彎矩，如起重機移動機構中的長光軸、汽車的驅動軸等。軸的材料主要采用碳素鋼或合金鋼，也可采用球墨鑄鐵或合金鑄鐵等。軸的工作能力一般取決于強度和剛度，轉速高時還取決于振動穩定性。
鈑金加工
鈑金加工，鈑金加工廠家，不銹鋼鈑金加工，機箱鈑金加工，鈑金廠家，精密鈑金加工，鈑金廠，深圳鈑金加工，東莞鈑金加工，鈑金折彎加工
鈑金是針對金屬薄板（通常在6mm以下）一種綜合冷加工工藝，包括剪、沖/切/復合、折、鉚接、拼接、成型（如汽車車身）等。
鈑金加工是包括傳統的切割下料、沖裁加工、彎壓成形等方法及工藝參數，又包括各種冷沖壓模具結構及工藝參數、各種設備工作原理及操縱方法，還包括新沖壓技術及新工藝。
